CNC立式车铣中心系列

系列产品受到了工程机械制造行业、汽车工业、航空航天领域、通用零部件加工等行业的高度评价。

商品名称： CNC立式车铣中心系列

分类:

邮箱：

电话：

产品描述

品牌底蕴

公司产品矩阵丰富多元，系列产品不仅在国内市场广泛使用，受到了工程机械制造行业、汽车工业、航空航天领域、通用零部件加工等行业的高度评价，远销欧美、韩国、俄罗斯、澳大利亚、印度和沙特等国际市场。

主要参数

VL1250-ATC
名称	单位	参数
工作台直径	mm	φ1250
最大回转直径	mm	φ1600
最大车削直径	mm	φ1350
最大工件高度	mm	1200
刀架水平行程(X轴)	mm	-100+875
滑枕垂直(Z轴)	mm	900
横梁行程(横梁升降)	mm	800

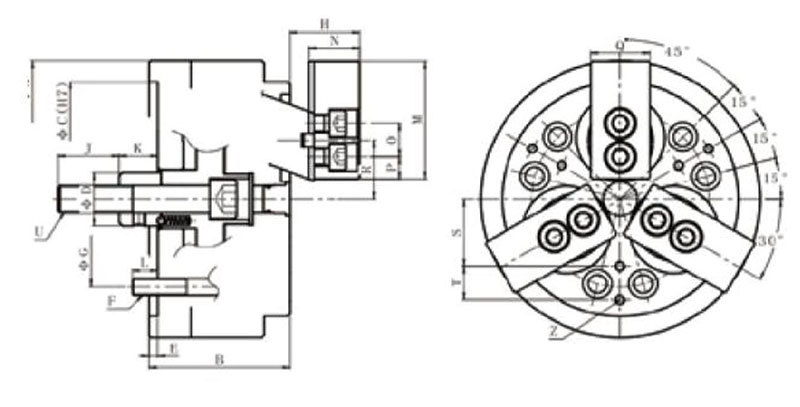

液压自定心中实卡盘

	选配后拉式斜柱卡盘
	尺寸可选12/15/18/21/24/32
	卡爪可选3/4/5/6
	可根据工件定制工装夹具

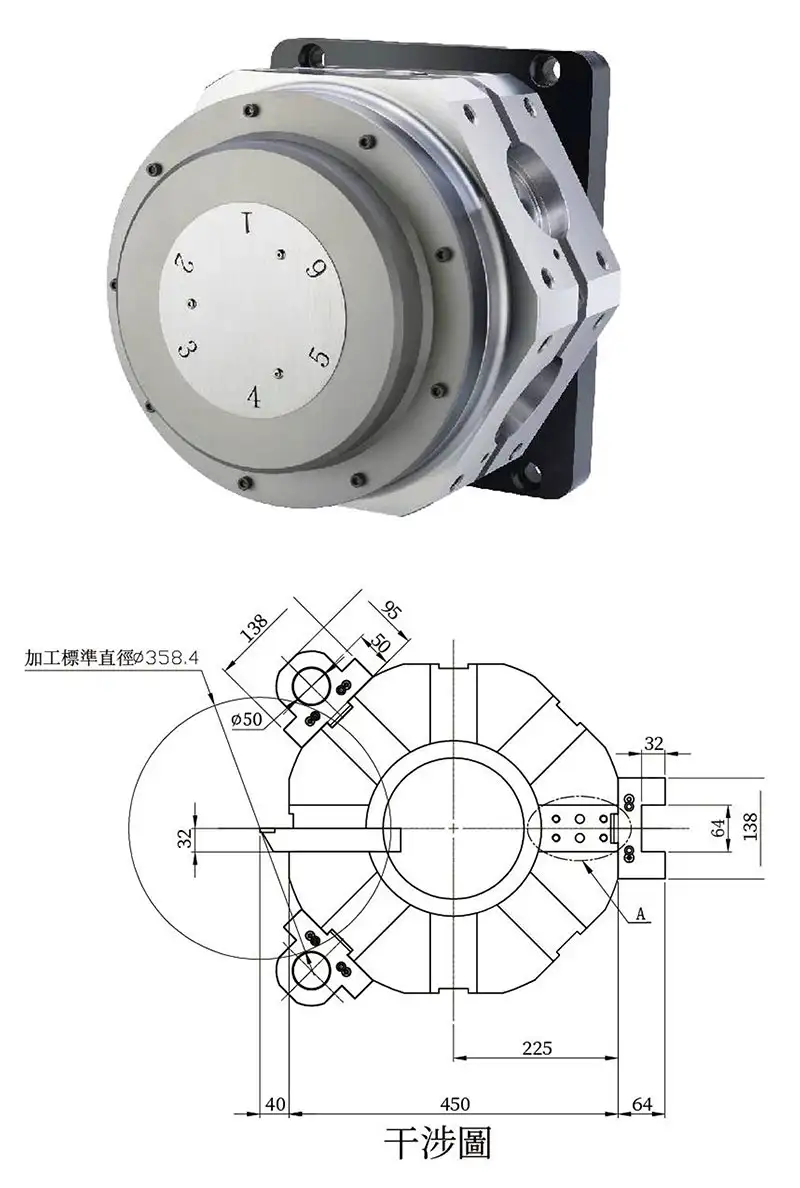

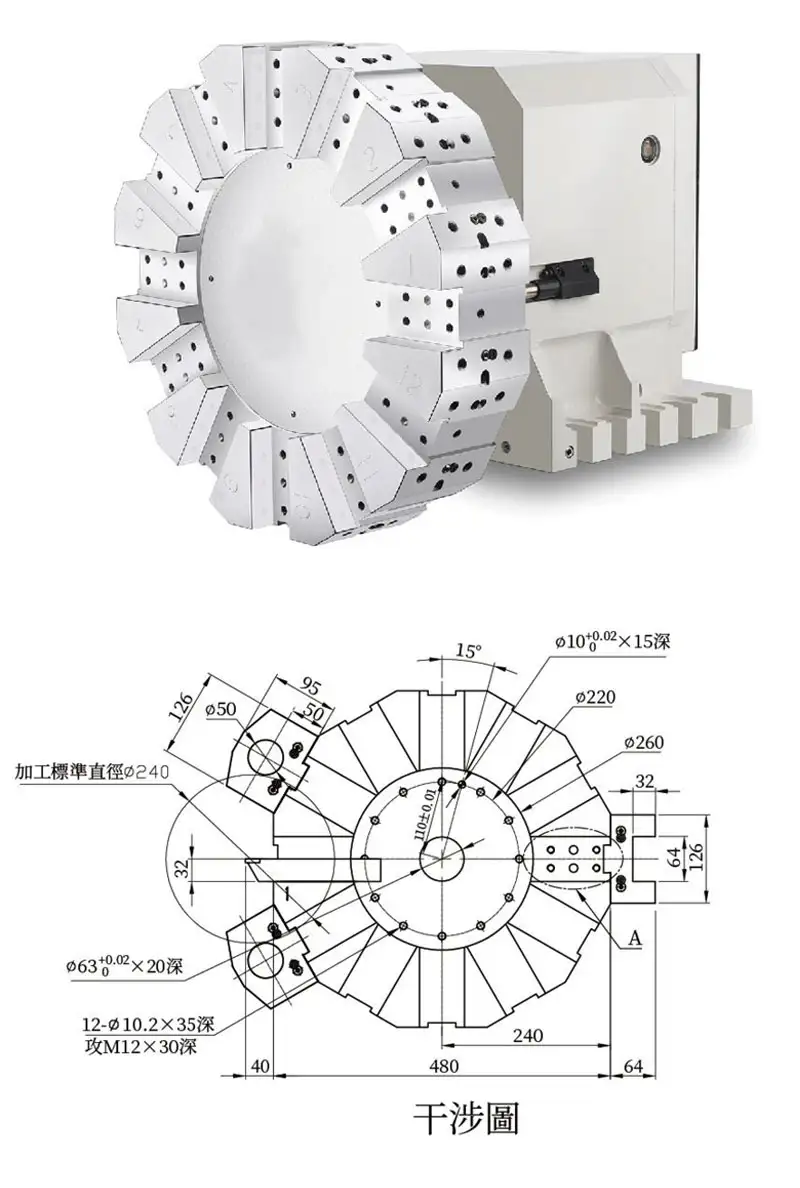

液压/伺服刀塔

A型系列

E型系列

工位可选4/5/6/8/10/12

类型可选:

1.立式刀架(4/5/6)

2.动力刀架(12)

3.卧式刀架(8/12)

标准配件	选购配件
完整防护板金	智能机械手ABB/Fanuc/KUKA
油压三爪夹头与回转缸	油压夹头与油压回转缸
油压夹头软爪	油压夹头硬爪
油压夹头脚踏开关	油压夹头高低压切换装置
油压单元	手动工作台附四组夹爪
自动润滑系统	主轴马达功率升级
工作灯	稳压器
三色警示灯	油水分离机
工件计数	刀座
切削水系统	特制刀架或追加部分
切削水箱与机床冲水系统	油雾收集器
电气箱空调	Z轴行程加长
手工具箱	立柱垫高
地基垫块	刀架高压出水
链板式铁屑输送机	动力刀具主轴两段变速齿轮箱
铁屑推车	刮板式排屑机
操作保养手册	工件试加工
	治夹具设计
	交钥匙工程方案

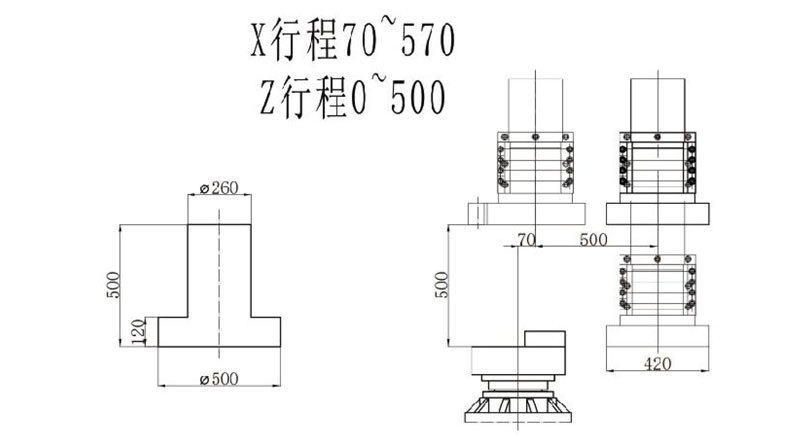

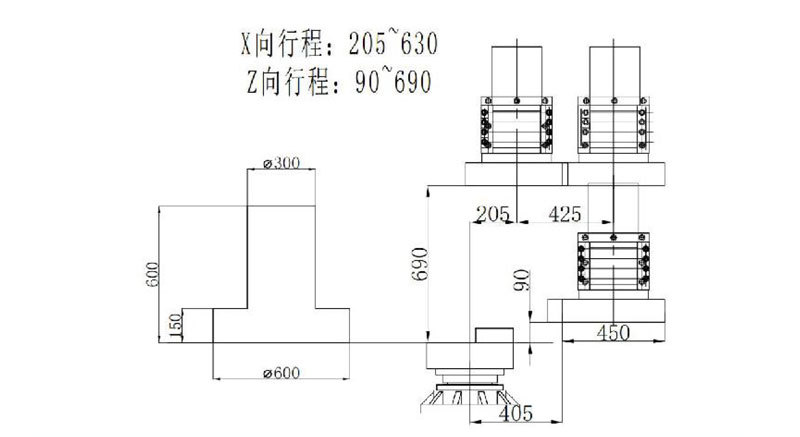

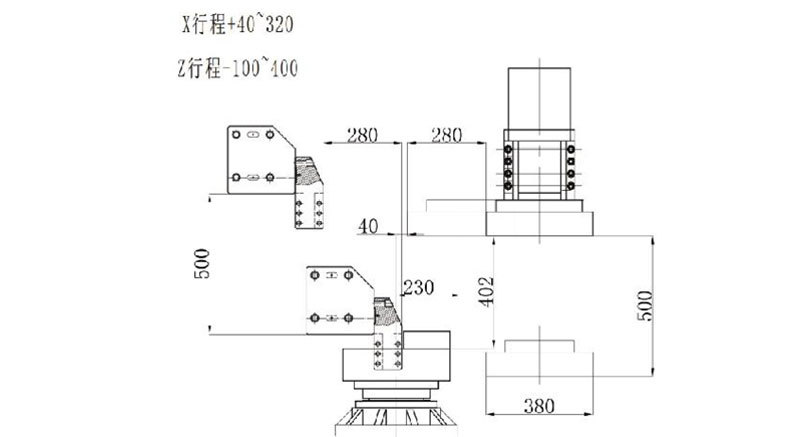

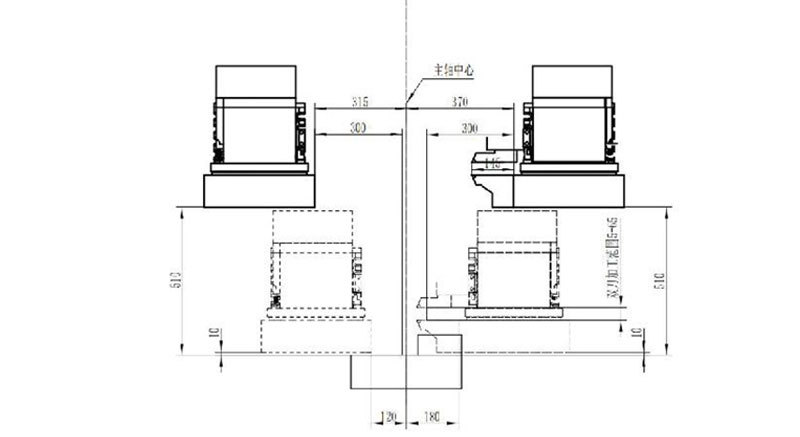

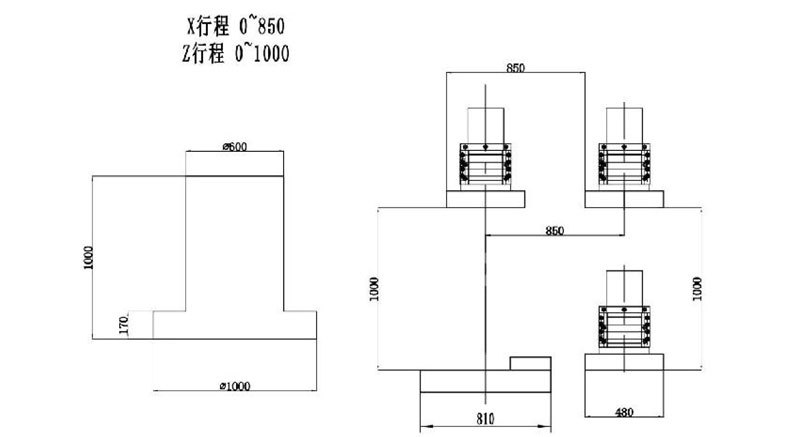

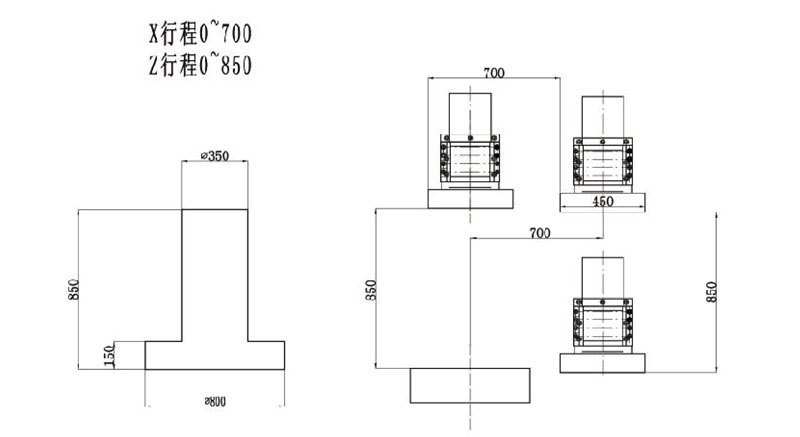

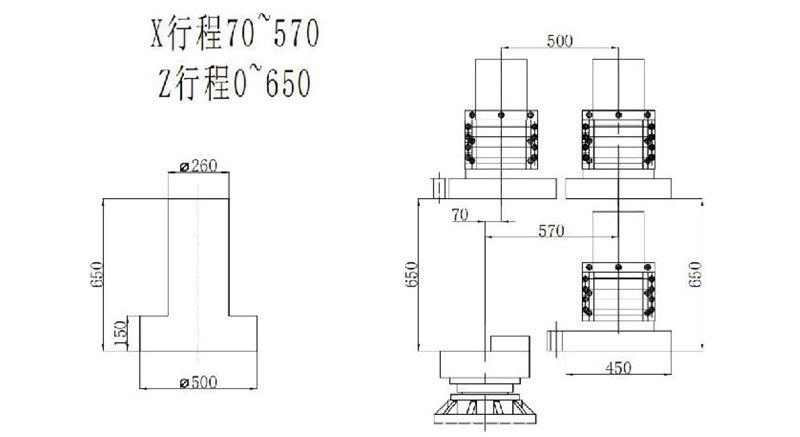

刀塔行程图(最大加工外形图)

VTC50

VTC60

VTC80

VTC80A

VTC100A

CK60

CK525

KD500

名称	规格	单位	VTC450	VTC50	VTC60	VTC80	VTC80A
行程	X轴行程	mm	350	500	425	700	670
行程	Z轴行程	mm	0-700	0-500	90-690	0-850	170-1020
加工能力	最大回转直径	mm	φ650	φ650	φ650	φ850	φ1000
	最大车削直径(卧式刀架)	mm	φ450	φ500	φ600	φ800	φ800
	最大车削直径(立式刀架)	mm		φ600	φ600	φ850	φ1000
	最大车削高度	mm	700	500	600	850	850
	主轴转速	rpm	100-1000	100-1000	100-1000	100-800	100-800
	主轴电机功率	Kw	15	18.5	18.5	22	22
	轴芯外径	mm	φ130	φ130	φ160	φ160	φ180
液压卡盘+刀架	卡盘类型		三爪液压卡盘
	卡盘规格	英寸	15"	15"	21"	24"	24/32"
	刀塔工位		卧式八工位	卧式八工位	卧式八工位	卧式八工位	卧式八工位
导轨/丝杠	X轴滚柱直线导轨		2根，宽35mm	2根，宽45mm	2根，宽45mm	2根，宽45mm	2根，宽45mm
	Z轴滚柱直线导轨		2根，宽45mm	2根，宽45mm	2根，宽55mm	2根，宽55mm	2根，宽55mm
	X/Z滚珠丝杠副	mm	Ø40	Ø40/040	Ø40/050	Ø40/050	040/050
C N C 系统	标准系统配置		GSK	GSK	GSK	GSK	GSK
	显示器，中英文显示		√
	RS-232传输接口和USB接口		√
	X向电机扭矩	NM	10	10	18	15	18
	Y向电机扭矩	NM	/	/	/	/	/
	Z向电机扭矩	NM	22	22	30	22	30
切削冷却系统	冷却马达	W	450+750	450+750	450+750	750+1200	750+1200
	泵浦出水量	m³/h	4	4	4	4	4
	自动排屑器		√
	电柜制冷空调		√
出厂精度	重复定位精度	mm	0.005	0.005	0.005	0.007	0.007
	定位精度	mm	0.008	0.008	0.008	0.01	0.01
	最小定位单位	mm	0.001	0.001	0.001	0.001	0.001
电力需求	电源		3-AC 380V50Hz±5%
	机床具有漏电、断电保护		√
	机床工作状态三色指示灯		√
	机床在下列条件下能长期稳定工作		环境温度5~38、环境湿度<85%
	机床噪音符合国家标准		√
重量及尺寸 (以发货实测为准)	外形尺寸【长宽高】(约)	mm	143019952750	233021002800	220020003050	250021003300	260022003650
重量及尺寸 (以发货实测为准)	重量(约)	T	4	5.5	7.5	9	9.5
备注	设备采用全封闭防护，防护装置安全可靠，应符合GB/T15760-1995金属切削机床安全防护通用技术条例。配置各种液压、气、水管路方向标识，标识各种仪表工作范围，标识使用介质牌号。

VTC100A	CK60	CK80	CK100	CK525	CK527	KD500	KD800
850	500	580	580	280	400	300	450
0-1000	150-800	50-720	50-850	500	600	500	160-660
φ1250	φ650	φ800	φ1000	φ750	φ750	φ650	φ950
φ1000	φ500			φ550	φ700	φ500	φ800
φ1250	φ600	φ750	φ1000
1000	650	670	800	500	600	500	500
100-800	100-1000	100-1000	100-800	100-1000	100-1000	100-1000	100-1000
22	18.5	22	22	18.5	22	30	22
φ200	φ140	φ160	φ160	φ160	φ160	φ160	φ180
三爪液压卡盘
32"	18"	24"	24"	21"	21"	15"	24"
卧式八工位	立式四工位	立式四工位	立式四工位	八工位+排刀	卧式八工位	卧式八工位	卧式八工位
2根，宽55mm	2根，矩形硬轨	2根，矩形硬轨	2根，矩形硬轨	4根，宽45mm	2根，宽45mm	3根，宽55mm	2根，矩形硬轨
2根，宽55mm	2根，矩形硬轨	2根，矩形硬轨	2根，矩形硬轨	4根，宽45mm	2根，宽55mm	4根，宽55mm	4根，矩形硬轨
Ø50/050	040/040	Ø40/050	040/050	Ø40/040	040/050	X/Z:050/050	X/Z:050/050
GSK	GSK	GSK	GSK	凯恩帝2000	凯恩帝2000	凯恩帝K2000	凯恩帝K2000
√
√
22	10	15	15	15	15	18	23
/	/	/	/	/	/	7	/
30	22	18	18	15	30	22	23
750+1200	450+750	750+1200	750+1200	450+750	450+750	450+750	750+1200
4	4	4	4	4	4	4	4
√
√
0.007	±0.008	±0.008	±0.008	0.005	0.007	0.005	±0.008
0.01	±0.012	±0.012	±0.012	0.008	0.01	0.008	±0.012
0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001
3-AC 380V 50Hz±5%
√
√
环境温度5~38、环境湿度<85%
√
280029503850	250021002750	230020003300	260026003500	290022002800	340024003000	280024002800	346028003550
11.5	6	7	7.5	9	9	10	13
设备采用全封闭防护，防护装置安全可靠，应符合GB/T15760-1995金属切削机床安全防护通用技术条例。配置各种液压、气、水管路方向标识，标识各种仪表工作范围，标识使用介质牌号。
